Чилери і теплові насоси Clint CHA з повітряним охолодженням конденсатора, і осьовими вентиляторами.

Моноблочні чилери і теплові насоси Clint серії CHA з повітряним охолодженням конденсатора з осьовими вентиляторами призначені для установки на відкритому місці, наприклад, на відкритому майданчику, на даху, зовнішній стіні і т.д.
Охолодження конденсаторів здійснюється за рахунок осьових вентиляторів. При цьому необхідно забезпечити безперешкодний вхід і вихід повітря, оскільки осьові вентилятори створюють дуже малий напір.

Переваги: Агрегат повністю готовий до роботи, заправлений холодоагентом, пройшов випробування перед відвантаженням, необхідно тільки під'єднати його до гідравлічного контуру і підвести електроживлення. Немає обмежень по довжині і перепадам по висоті між чилером і споживачами.

Недоліки: Сезонний злив води або застосування незамерзаючих рідин.

Позначення в маркуваннях і особливості окремих моделей:

K - Холодоагент R410A. Y - Холодоагент R134A. При відсутності в маркуваннях литер K і Y використовується холодоагент R407C.

I - Використовується технологія IdroInverter, тобто інверторний тип ротаційного компресора. Інверторна технологія означає безперервне управління швидкістю обертання компресора, що адаптує продуктивність агрегату до різних теплових навантажень на об'єкти і дає високу сезонну енергоефективність, малі пускові струми, високу точність підтримки температури води, виключення з системи накопичувального бака і можливість роботи при температурі навколишнього середовища до -20°C.

CL - серія Compact Line. Компактний розмір, низький рівень шуму і оптимізований контур. Ідеальне рішення для житлових і комерційних будівель.

ML - теплові насоси "повітря вода" серії MidyLine. Мають вбудований гідромодуль і призначені для обігріву приміщень взимку та кондиціонування їх влітку з одночасним виробництвом гарячої води до 60°C для побутових потреб. При цьому забезпечується енергозбереження при передачі тепла з навколишнього середовища. При температурах нижче -20°C починають працювати вбудовані в систему електричні нагрівачі.

MultiPower - хіт продажів, мають найнижче співвідношення ціна/холодопродуктивність. Використовується від 6 до 12 спіральних компресорів, і, відповідно, велика кількість ступенів регулювання продуктивності. Мікропроцесорне управління оптимізує час напрацювання годин компресорів і регулює холодопродуктивність агрегату відповідно до теплових навантажень системи. Габарити і вага на 25-30% менше, ніж у чилерів на гвинтових компресорах. При холодопродуктивності агрегату нижче 80% значення EER (коефіцієнт енергоефективності) стає вище 3,1, що відповідає класу енергоефективності «А». Детально...

FC - чилери серії Free Cooling з вбудованими теплообмінниками для режиму природного охолодження. В цьому режимі при температурах навколишнього повітря нижче 0°C охолодження теплоносія здійснюється через вбудований теплообмінник без використання машинного охолодження. Охолодження в режимі вільного охолодження таке ж, як і при машинному охолодженні, а річна економія електроенергії досягає 60-70%. Детально...

A - чилери CHA/Y ... -A, що відносяться до класу «А» енергоефективності, тобто мають значення коефіцієнта енергоефективності (EER) понад 3,1 завдяки меншому енергоспоживанню і високій ефективності системи "компресор-теплообмінники". Плавне регулювання продуктивності гвинтових компресорів та електронне ТРВ дозволило агрегатам працювати при мінімальній продуктивності 12%.

TT - серія чилерів Turboline. Безмасляні відцентрові компресори Turbocor від компанії Danfoss, вісь турбін яких обертається в магнітному полі, забезпечують високу енергетичну ефективність з ідеальними значеннями пускових і робочих струмів і виключають застосування інерційних баків. Через повну відсутність механічного тертя і відсутності масла в компресорі холодопродуктивність агрегатів на 15% вище, ніж у традиційних чилерів на гвинтових компресорах. У порівнянні з традиційними чилерами на гвинтових компресорах мають більш низькі експлуатаційні витрати (на 50%) протягом усього періоду експлуатації. Детально...

TC - серія модульних чилерів TrainChiller. Чилери поставляються вже змонтованими на єдиній рамі від двох до п'яти одиниць, з обв'язкою по воді та інформаційним шлейфом між контролерами. Такі агрегати дають можливість нарощувати центр холодопостачання в міру збільшення теплових навантажень об'єкта.

ST - Використовується технологія AquaLogik, яка підтримує задану температуру води шляхом інверторного управління насосом і вентиляторами, і виключає необхідність у застосуванні накопичувального бака.

HT - призначені для роботи в системах з використанням променистих охолоджуючих панелей при підвищених температурах (High Temperatures) охолодженої води.

SL - низькошумна версія (Silent). Застосовується сорочка або кожух на компресори.

SSL - наднизькошумна версія (Super Silent). Додатково до SL версії оснащені варіатором швидкості обертання вентиляторів конденсатора по тиску конденсації, що дозволяє знизити рівень шуму на 8-10дБ (А) у порівнянні зі стандартним агрегатом. Версії SSL виготовляються без збільшення розмірів стандартного агрегату за рахунок збільшення рядності конденсаторного теплообмінника.

Модельний ряд:

Вбудовані гідромодулі

У всі чилери Clint моноблочного ряду можуть бути вбудовані повноцінні гідромодулі: накопичувальний і розширювальні баки, один або два циркуляційних насоси і відповідні компоненти - реле протоки, диференціальне реле, манометри, запобіжні клапани, повітровідвідники. При цьому компанія за запитом може встановлювати насоси з різними напірними характеристиками, відмінними від тих, які наведені в документації. В агрегатах великої продуктивності з кожухотрубними теплообмінниками останні вбудовані в накопичувальні баки, що дозволило не збільшувати габаритні розміри. Існує небагато виробників, які випускають агрегати до 1500 кВт з повноцінними вбудованими гідромодулями.

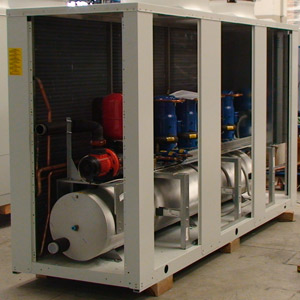

Природно, чилери з вбудованими гідромодулями дешевше, ніж системи з окремим гидромодулем, при цьому значно економиться простір для монтажу обладнання. При розробці конструкції обладнання інженери максимально використовували простір усередині: накопичувальний бак встановлений в нижній частині агрегату, а над ним розміщена платформа, на якій встановлені компресори і всі компоненти гідромодуля. Завдяки такому оптимальному компонуванню агрегати мають мінімальні розміри, практично рівномірний розподіл ваг, а знімні панелі по всьому периметру дуже зручні при проведенні сервісних і ремонтних робіт.
