Clint RCA/SL 6121 - 9283.
Выносные конденсаторы воздушного охлаждения с осевыми вентиляторами.

Описание.

Выносные конденсаторы воздушного охлаждения с осевыми вентиляторами серии RCA предназначены для работы с чиллерами MEA. Конденсаторы доступны в трех версиях в зависимости от требуемого уровня шума: Standard - стандартный (STD), Silent - низкошумный (SL) и Super Silent - сверхнизкошумный (SSL). Конденсаторы воздушного охлаждения с осевыми вентиляторами c большим радиусом крыльчатки помещены в раструбе для исключения турбулентности воздушного потока.
Конденсаторы могут быть установлены как с горизонтальным, так и с вертикальным направлением потока воздуха.

Версии.

RCA/SL
Низкошумный блок

Особенности.

Рама корпуса выполнена из окрашенной оцинкованной стали с полиуретановым покрытием.
Крыльчатки вентиляторов имеют большой радиус кривизны для исключения турбулентности воздушного потока.
Теплообменник с гофрированным оребрением и увеличенной поверхностью, с особой конфигурацией решетки для получения наилучшего теплообмена.

Аксессуары.

Аксессуары, поставляемые заводом-изготовителем:

SD Электрический отсек с подключениями

FR Управление плавным изменением скорости вращения вентиляторов

Отдельно поставляемые аксессуары:

SVV Поддерживающие ножки для версий с вертикальным потоком воздуха

Варианты.

MEA	182	202	262	302	364	404	524	604
RCA/SL	6121	6122	6124	6132	8212	8123	8221	8133

MEA	201	251	301	321	401	501	602	642	702
RCA/SL	6121	6123	6124	6132	8123	6143	8221	8133	8143

MEA	802	902	1002	1102	1202	1502	1602	1604	1804
RCA/SL	8152	8232	8232	8163	8242	8243	8243	8253	8262

MEA	2004	2204	2404	3004	3204
RCA/SL	8263	9172	8282	8283	8283

MEA	702-V	802-V	902-V	1102-V	1202-V	1502-V	1602-V	1802-V	2002-V
RCA/SL	8143	8152	8232	8163	8172	8243	8252	8262	8263

MEA	2202-V	2402-V	3202-V	3302-V	3402-V	3602-V	4002-V	4202-V	4602-V
RCA/SL	8272	8282	9261	9272	9263	9273	9274	9283	2x8282

MEA	5002-V	5602-V
RCA/SL	2х9253	2x9262

Технические данные.

Хладагент - R407C

RCA/SL			6121	6122	6123	6124	6132	6143	8123	8133	8143	8152	8163
Расход воздуха		м³/с	4,39	6,94	5,56	6,11	8,33	10,67	10,22	15,33	16,00	21,53	24,00
Соединения	Вход	Ø мм	42	35	42	42	54	54	2х35	2х42	2х42	2х42	2х52
Соединения	Выход	Ø мм	35	28	35	35	35	42	2х22	2х28	2х35	2х35	2х42
Электрические характеристики	Электропитание	В/Ф/Гц	400/3/50
	Потребляемая мощность	кВт	0,46	1,35	0,73	1,35	0,73	0,73	2,00	2,00	1,27	1,27	1,27
	Потребляемый ток	A	0,7	2,2	1,3	2,2	1,3	1,3	4,3	4,3	2,5	2,5	2,5
Конденсатор	Вентиляторы	n°	2	2	2	2	3	4	2	3	4	5	6
Конденсатор	Уровень звукового давления (1)	дБ(А)	42	54	48	54	50	51	51	53	47	48	49
Транспортный вес		кг	166	150	166	183	236	358	324	481	637	737	950

RCA/SL			8172	8212	8221	8232	8242	8243	8252	8253	8262	8263	8272
Расход воздуха		м³/с	30,14	10,56	22,89	24,67	32,89	30,00	41,11	37,50	49,33	45,00	57,56
Соединения	Вход	Ø мм	2х54	2х35	2х35	2х54	2х54	2х54	2х64	2х64	2х76	2х76	2х76
Соединения	Выход	Ø мм	2х42	2х22	2х28	2х42	2х35	2х42	2х42	2х42	2х42	2х42	2х54
Электрические характеристики	Электропитание	В/Ф/Гц	400/3/50
	Потребляемая мощность	кВт	1,27	2,00	2,00	1,27	1,27	1,27	1,27	1,27	1,27	1,27	1,27
	Потребляемый ток	A	2,5	4,3	4,3	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Конденсатор	Вентиляторы	n°	7	2	4	6	8	8	10	10	12	12	14
Конденсатор	Уровень звукового давления (1)	дБ(А)	49	51	54	49	50	50	51	51	51	51	51
Транспортный вес		кг	1027	262	462	742	982	1065	1222	1325	1461	1585	1702

RCA/SL			8282	8283	9172	9253	9261	9262	9263	9272	9273	9274	9283
Расход воздуха		м³/с	65,78	60,00	55,81	68,61	68,67	87,00	82,33	73,89	101,50	96,06	109,78
Соединения	Вход	Ø мм	2x76	2x76	2x76	2x76	2x76	2x76	2x76	2x76	2x76	2x76	2x76
Соединения	Выход	Ø мм	2x54	2x54	2x54	2x54	2x54	2x54	2x64	2x64	2x64	2x64	2x64
Электрические характеристики	Электропитание	В/Ф/Гц	400/3/50
	Потребляемая мощность	кВт	1,27	1,27	2,45	2,45	1,56	2,45	2,45	1,11	2,45	2,45	2,45
	Потребляемый ток	A	2,5	2,5	5,2	5,2	2,9	5,2	5,2	82,7	5,2	5,2	5,2
Конденсатор	Вентиляторы	n°	16	16	7	10	12	12	12	14	14	14	16
Конденсатор	Уровень звукового давления (1)	дБ(А)	53	53	54	56	51	57	57	50	57	57	58
Транспортный вес		кг	1942	2106	1747	2597	2879	2879	3056	3309	3309	3515	3974

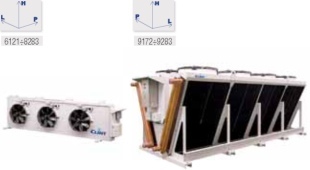

Размеры.

RCA/SL		6121-6124	6132	6143	8123	8133	8143	8152	8163	8172	8212	8221
L	мм	2380	3520	4660	2820	4170	5520	6870	8220	9570	1470	2820
P	мм	600	600	600	800	800	800	800	800	800	800	800
H	мм	1230	1230	1230	1370	1370	1370	1370	1370	2390	2390	2390

RCA/SL		8232	8242-8243	8252-8253	8262-8263	8272	8282-8283	9172	9253	9261-9263	9272-9274	9283
L	мм	4170	5520	6870	8220	9570	10920	9920	6430	7680	8930	10180
P	мм	800	800	800	800	800	800	1181	2410	2410	2410	2410
H	мм	2390	2390	2390	2390	2390	2390	1804	2226	2226	2226	2226

В пространстве.

Примечания.

(1) Уровень звукового давления измерен в условиях свободного пространства на расстоянии 10 м от блока в соответствии с ISO 3744.
Конденсаторы подобраны для условий: температура конденсации 48°C, наружная температура 35°C.
